Трубопроводная сеть для рекуперации BOG
■ Применимо Газозаправочная станция L-CNG, резервная станция LNG, станция пикового регулирования LNG, газификационная станция LNG, завод по сжижению LNG.
Рециркуляция BOG при сверхдавлении в резервуаре LNG.
Рекуперация остаточного давления BOG после разгрузки цистерны LNG.
■ Особенности Индивидуальное профессиональное производство по требованию
Безопасно и эффективно Эксплуатация и техническое обслуживание экономны
|
Параметры оборудования
|
Среда
|
Производительность
|
Входное давление （Mpa)
|
Выходное давление （Mpa)
|
Мощность электродвигателя KW
|
Габаритные размеры （mm)
|
|
ZW-4.0/(1-4)-5 |
BOG |
800 |
0.1-0.4 |
0.5 |
37 |
2000*1600*2200 |
|

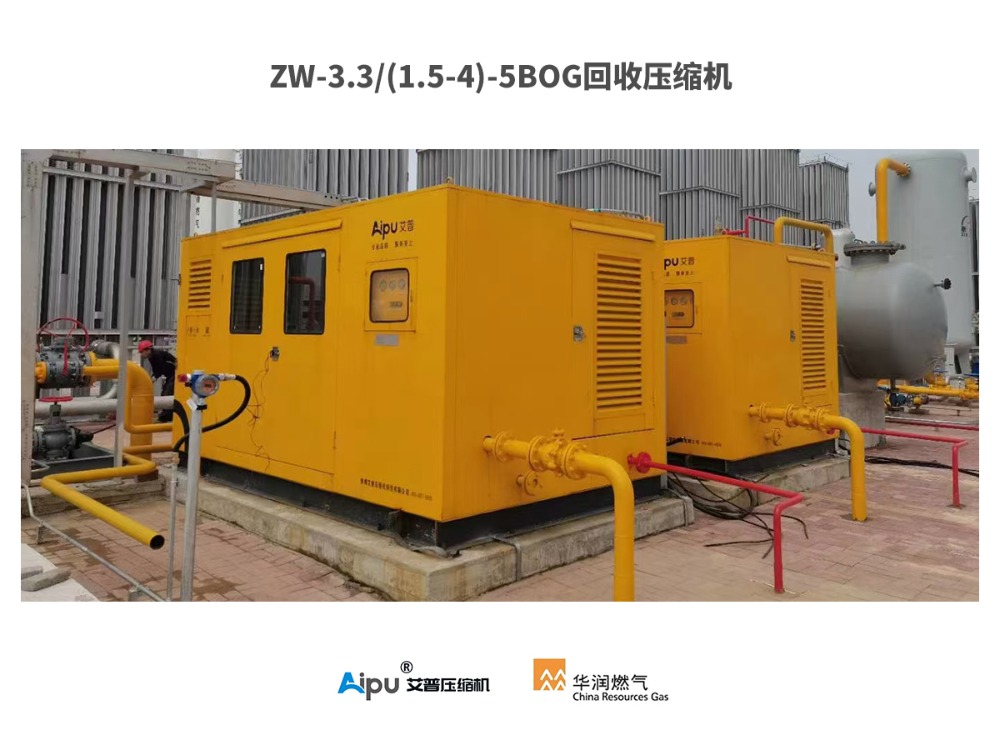

ZW-3.3/(1.5-4)-5 |
BOG |
650 |
0.15-0.4 |
0.5 |
30 |
2000*1600*2200 |
|
ZW-4.4/(1.5-4)-5 |
BOG |
850 |
0.15-0.4 |
0.5 |
37 |
2000*1600*2200 |
|

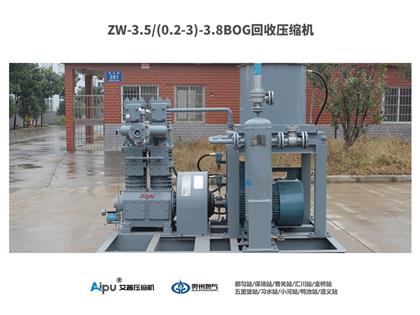

ZW-3.5/(0.2-3)-3.8 |
BOG |
500 |
0.02-0.3 |
0.4 |
22 |
2000*1600*2200 |
|
ZW-3.9/(0.5-4)-4.5 |
BOG |
650 |
0.05-0.4 |
0.5 |
30 |
2000*1600*2200 |
|
ZW-3.0/(1.5-4)-4.5 |
BOG |
580 |
0.15-0.4 |
0.5 |
22 |
2000*1600*2200 |
|
VW-21.5/0.2-4.5 |
BOG |
1330 |
0.0 |
0.5 |
160 |
3500*2700*3000 |
|
VW-6.15/(0.2-4)-53 |
BOG |
950 |
0.02-4 |
5.3 |
250 |
3500*2700*3000 |
|
VW-6.5/(0.05-0.15)-60 |
BOG |
370 |
0.005-0.015 |
6.0 |
110 |
3500*3000*3000 |
|

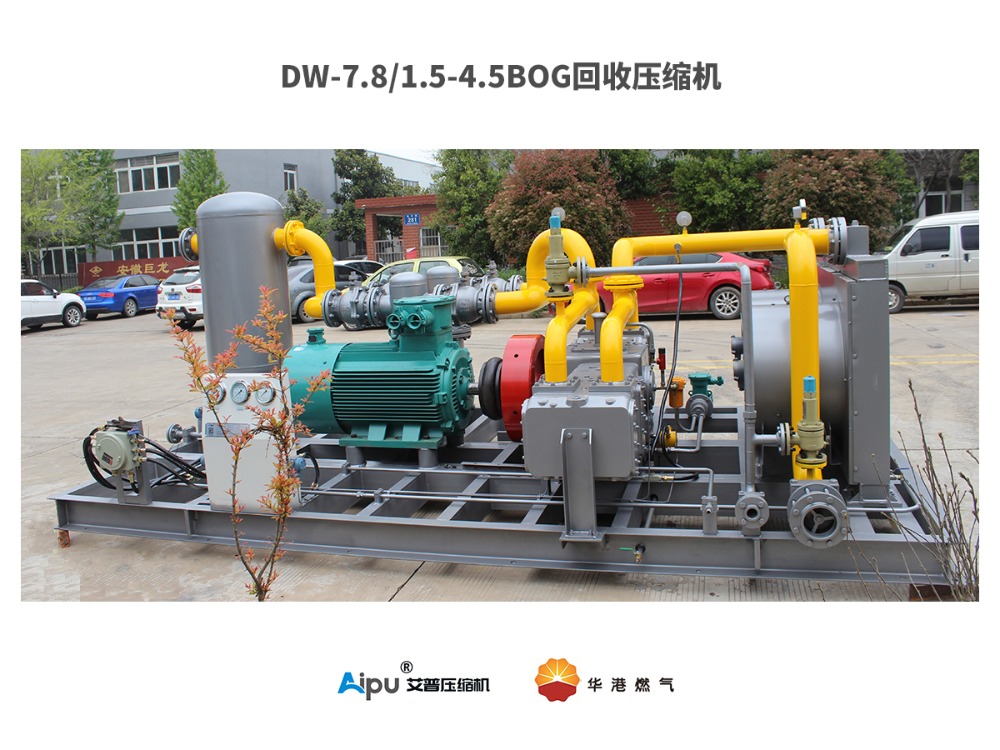

DW-7.8/1.5-4.5 |
BOG |
1000 |
0.2 |
0.5 |
55 |
3500*3000*3000 |
|
DW-32/0.05-18 |
BOG |
1700 |
0.0 |
1.8 |
315 |
3500*3000*3000 |
|
DW-5.7/（0.1-0.15）-18 |
BOG |
330 |
0.01-0.015 |
1.8 |
75 |
3500*3000*3000 |
|
|
